进口衬胶隔膜阀用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
进口衬胶隔膜阀用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
品牌：德国力特LIT
进口衬胶隔膜阀用于控制非腐蚀性或一般腐蚀性介质，阀体内腔表面无衬里或覆有可供选择的各种橡胶、适用于不同工作温度和液体管路。
进口衬胶隔膜阀只需用较小的操作力和较短的隔膜行程即可启闭阀门，因此减少了隔膜的扰变量，延长了隔膜的寿命，减少了维修和停机时间，降低了生产成本，是使用最为广泛的隔膜阀，根据适用介质的不同，衬胶隔膜阀的阀体可采用不同的橡胶，隔膜的材料可以是人造合成橡胶或者带有合成橡胶衬里的PTFE。隔膜与承压套相连，承压套再与带螺纹的阀杆相连，关闭阀门时，隔膜被压下，与阀体堰形构造密封，或者与阀门内腔轮廓密封，或者与阀体内的某一部位密封，这取决于内部结构设计。
|
进口衬胶隔膜阀参数： |
公称通径：DN15-DN400
公称压力：0.6Mpa-1.6Mpa
适用温度：≤150℃
适用介质：一般腐蚀性流体(衬胶)
阀体材质：铸铁、铸钢、碳钢、不锈钢
连接方式：法兰连接
设计制造：GB/T 12239；BS5151
结构长度：GB/T 12221；BS5156
法兰连接：HG/T 20592；BS4504
检验试验：GB/T 13927
|
进口衬胶隔膜阀特性： |
①隔膜可更换，维护费用低；
②没有填料函，因此没有外漏；
③采用橡胶或塑料等软质密封制作的隔膜，密封性较好。
|

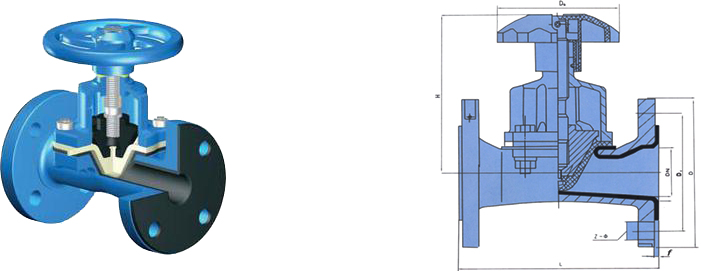

进口衬胶隔膜阀尺寸： |
|
主要连接外形和尺寸 |
单位：mm |
|
DN |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
250 |
300 |
350 |
400 |
|
L |
117 |
127 |
146 |
159 |
190 |
216 |
254 |
305 |
356 |
406 |
521 |
635 |
749 |
749 |
- |
|
H |
93 |
100 |
127 |
136 |
151 |
183 |
198 |
266 |
319 |
380 |
506 |
598 |
698 |
723 |
868 |
注：此外形尺寸为1.6Mpa压力隔膜阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口隔膜阀的启闭件是一块用软质材料制成的隔膜，把阀体内腔与阀盖内腔及驱动部件隔开，依靠柔软的橡胶膜或塑料膜来控制流体运动的。隔膜阀用耐腐蚀衬里的阀体和耐腐蚀隔膜代替阀芯组件，利用隔膜的移动起调节作用，适用于有腐蚀性、粘性、浆液介质。
注：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
