德国力特LIT进口膜片电磁阀，驱动方式可选用自动，连接方式可选用螺纹,法兰，结构形式可选用膜片式,先导式，密封结构可选用软密封，压力范围PN1.6MPa，公称通径为DN6-00mm，材质可选用黄铜。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，
德国力特LIT进口膜片电磁阀，驱动方式可选用自动，连接方式可选用螺纹,法兰，结构形式可选用膜片式,先导式，密封结构可选用软密封，压力范围PN1.6MPa，公称通径为DN6-00mm，材质可选用黄铜。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，

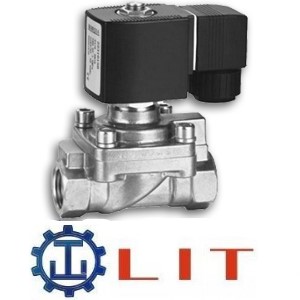

品牌：德国力特LIT
德国力特LIT进口膜片电磁阀，驱动方式可选用自动，连接方式可选用螺纹,法兰，结构形式可选用膜片式,先导式，密封结构可选用软密封，压力范围PN1.6MPa，公称通径为DN6-00mm，材质可选用黄铜。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，
进口膜片式高压电磁阀用螺纹连接，结构形式为先导膜片式，密封结构可选用软密封、硬密封。
电磁阀是由电磁线圈和磁芯组成，是包含一个或几个孔的阀体。当线圈通电或断电时，磁芯的运转将导致流体通过阀体或被切断，以达到改变流体方向的目的。按功能分类：水用电磁阀、蒸汽电磁阀、制冷电磁阀、低温电磁阀、燃气电磁阀、消防电磁阀、氨用电磁阀、气体电磁阀、液体电磁阀、微型电磁阀、脉冲电磁阀、液压电磁阀 常开电磁阀、油用电磁阀、直流电磁阀、高压电磁阀、防爆电磁阀。
进口膜片式高压电磁阀广泛应用于楼宇自控、暖通空调、水厂、电厂、水利工程、环保水处理、太阳能设备、除尘吹灰、石油化工等行业。
进口膜片电磁阀原理：通电时,电磁线圈产生电磁力把关闭件从阀座上提起,阀门打开；断电时,电磁力消失,弹簧把关闭件压在阀座上,阀门关闭。
常 闭 型:断电关闭,通电打开：
常 开 型:断电打开,通电关闭：
电磁阀类别：
①直动式电磁阀：有常闭型和常开型二种。常闭型断电时呈关闭状态，当线圈通电时产生电磁力，使动铁芯克服弹簧力同静铁芯吸合着界开启阀，介质呈通路；当线圈断电时电磁力消失，动铁芯在弹簧力的作用下复位，直接关闭窗口，介质不通，结构简单，动作可靠，在零压差和微真空下正常工作。常开型正好相反。如小于Φ6流量通经的电磁阀。
②分步直动式电磁阀：该阀采用一次开阀和二次开阀连在一体，主阀和导阀分步使电磁力和压差直接开启主阀口。当线圈通电时，产生电磁力使动铁芯和静铁芯吸合，导阀口开启而导阀口设在主阀口上，且动铁芯与主阀芯连在一起，此时主阀上腔的压力通过导砝口卸荷，在压力差和电磁力的同时作用下使主阀芯向上运动，开启阀介质流通。当线圈断电时电磁力消失，此时动铁芯在自重和弹簧力的作用下关闭导阀孔，此时介质在平衡孔中进入主阀芯上腔，使上腔压力升高，此时在弹簧复位和压力的作用下关闭主阀，介质断流。结构合理，动作可靠，在零压差时工作也可靠。
③间接先导式电磁阀：该系列电磁阀和主阀芯联系着形成通道组合而成；常闭型在未通电时，呈关闭状态。当线圈通电时，产生的磁力使动铁芯和静铁芯吸合，导阀口打开，介质流向出口，此时主阀芯上腔压力减少，低于进口侧的压力，形成压差克服弹簧阻力而随之向上运动，达到开启主阀口的目的，介质流通。当线圈断电时，磁力消失，动铁芯在弹簧力作用下复位关闭先导口，此时介质从平衡孔流入，主阀锌上腔压力增大，并在弹簧力的作用下向下运动，关闭阀口。常开式原理正好相反。
|

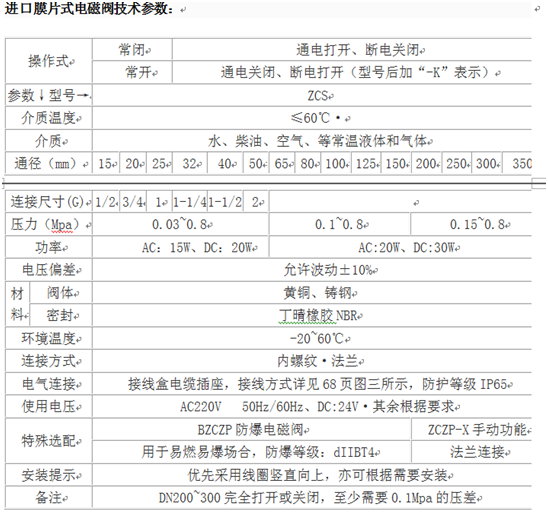

进口膜片式高压电磁阀参数： |
公称通径：DN4-DN25
适用温度：-20℃~130℃
工作原理：先导膜片式
防爆等级：dⅡBT4
防护等级：IP65(塑封型) IP65(浇封防爆型)
阀体材质：黄铜、不锈钢
密封材质：丁晴橡胶NBR、氟像胶FKM
连接方式：螺纹,法兰
适用介质：空气、氮气、水等
电源电压：AC:220V 110V；50/60HZ；DC:24V 12V
开关形式：常闭(通电阀开、断电阀关)、常开(通电阀关、断电阀开)
附件：手动装置，可手动开关阀(选配)；定时器，设定开、关间隔时间(选配)
|
进口膜片式高压电磁阀特性： |
进口膜片式高压电磁阀广泛应用于空压机、吹瓶机、消防安全、舞台器械、食品机械、清洗设备、军工装备、石油化工、机械制造等设备配套及相关行业的自动控制。
进口膜片电磁阀，驱动方式可选用自动，连接方式可选用螺纹,法兰，结构形式可选用膜片式,先导式，密封结构可选用软密封，压力范围PN1.6MPa，公称通径为DN6-00mm，材质可选用黄铜。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配，
|

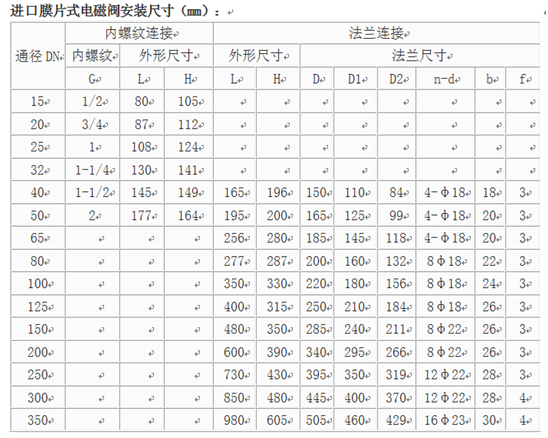

进口膜片式高压电磁阀尺寸： |
|
|
|
|
|

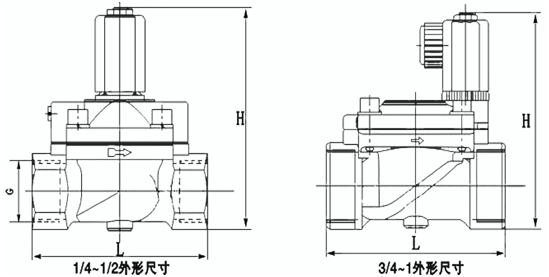

主要连接外形和尺寸 |
单位：mm |
|
|
DN |
04 |
08 |
10 |
15 |
20 |
25 |
|
|
L |
77 |
77 |
77 |
77 |
100 |
115 |
|
|
H |
106 |
106 |
106 |
106 |
107 |
116 |
|
压力范围bar |
AC |
0-50 |
0-50 |
0-50 |
0-50 |
0-40 |
0-40 |
|
DC |
0-50 |
0-50 |
0-50 |
0-50 |
0-40 |
0-40 |
注：此外形尺寸为50bar压力电磁阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口电磁阀里有密闭的腔，在不同位置开有通孔，每个孔连接不同的油管，腔中间是活塞，两面是两块电磁铁，哪面的磁铁线圈通电阀体就会被吸引到哪边，通过控制阀体的移动来开启或关闭不同的排油孔，而进油孔是常开的，液压油就会进入不同的排油管，然后通过油的压力来推动油缸的活塞，活塞又带动活塞杆，活塞杆带动机械装置。这样通过控制电磁铁的电流通断就控制了机械运动。
注：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本厂可根据客户特定要求配置各类驱动装置。
深圳前港国际贸易有限公司提醒您：如果您对进口球阀及阀门的说明有不明白的地方， 请联系我公司相关部门，我们将竭诚为您服务！
进口膜片式高压电磁阀
