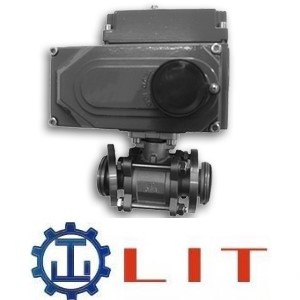

进口电动高真空球阀

进口电动高真空球阀是利用电动装置来驱动球体作旋转运动,达到接通或切断气流目的的一种阀门。它具有高流导,连接形式多样等特点,是真空和压力能同时兼用的一种阀门。

  • 型号:进口电动高真空球阀
  • 类别:进口电动球阀
  • 价格:0
  • 产地:GER
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 提供全套解决方案
  • 销售: 0755-29172950 (销售1部)
  • 厂址:深圳市南山区南头街道深南大道与前海路交汇处海岸卡夫诺西座2601室

详细介绍

分享到:

品牌:德国力特LIT

进口电动高真空球阀是利用电动装置来驱动球体作旋转运动,达到接通或切断气流目的的一种阀门。它具有高流导,连接形式多样等特点,是真空和压力能同时兼用的一种阀门。

该阀为直通式手动球阀,靠球面密封,因而既能用在真空状态下,也能在低压状态下使用,并可任意位置安装,适用于真空系统中接通或切断管路的介质流。
适用的介质为空气及弱腐蚀性气体。是乳品、酒业、生物工程、食品、制药、饮料、化工、化妆品等领域的常选阀门。并已广泛应用于新能源行业及半导体产业。

进口电动高真空球阀参数:



阀体材质

执行器参数

公称通径:DN10-DN100

传动方式:电动(带手动)

公称压力:6×10^5~6.7×10^-4Pa

控制电源:110/220V AC;50/60Hz

适用温度:-30℃~260℃

动作时间:10s;30s;45s;135s

适用介质:真空介质

防护等级:IP65;IP67可定制IP68

阀体材质:不锈钢

保护装置:内置过热保护、过载保护

连接方式:法兰、活套、快装

控制方式:开关型、无源触点信号、开度信号、智能型



进口电动高真空球阀结构:

采用ISO5211直接安装执行器的平台设计,无需连接支架和轴套,可直接安装驱动装置,便于实行智能化。

进口电动高真空球阀尺寸:





主要连接外形和尺寸

单位:mm

通径

10

16

25

32

40

50

63

80

100

L

94

104

114

140

165

175

195/186

220/203

280/220

H

166

166

182

187

195

236

258

304

336

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口GUD电动真空球阀是利用电动装置驱动阀板做开启或关闭动作,达到接通或切断真空管路中气流的目的一种装置。它适用的介质为空气及非腐蚀性气体,广泛应用于真空获得设备、新能源及半导体产业。阀门漏率:≤1.3×10-5Pa.L/S。



进口气动高真空球阀

GUQ系列气动高真空球阀是利用压力气体作动力,通过气缸来驱动球体作旋转运动,达到接通或切断气流目的的一种阀门。它具有高流导,连接形式多样等特点,是真空和压力能同时兼用的一种阀门。
适用的介质为空气及弱腐蚀性气体。是乳品、酒业、生物工程、食品、制药、饮料、化工、化妆品等领域的常选阀门。并已广泛应用于新能源行业及半导体产业。

进口气动高真空球阀参数:



阀体材质

执行器参数

公称通径:DN10-DN100

作用方式:双作用、单作用(弹簧复位)

公称压力:6×10^5~6.7×10^-4Pa

气源压力:双作用:3-8bar;单作用:4-8bar

适用温度:-30℃~260℃

行程范围:90°(±5)

适用介质:真空介质

输出扭矩:双作用:3.9-10560N.m;单作用:8.5-4858N.m

阀体材质:不锈钢

控制方式:开关型、智能调节型

连接方式:法兰、活套、快装

附件选择:电磁阀、定位器、限位开关、三联件、手动机构



进口气动高真空球阀结构:

采用ISO5211直接安装执行器的平台设计,无需连接支架和轴套,可直接安装驱动装置,便于实行智能化。

进口气动高真空球阀尺寸:





主要连接外形和尺寸

单位:mm

通径

10

16

25

32

40

50

63

80

100

L

94

104

114

140

165

175

195/186

220/203

280/220

H

129

129

161

166

191

198

233

253

313

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口GUQ气动真空球阀采用一体式结构设计,在真空系统中,用于切断或调节管路中介质。该阀采用气动驱动装置,来实现阀门的开关控制,另可选弹簧复位的单作用气动执行器,在气源断开后可自动复位到原设定位置。也可配以智能阀门定位器,通过外部输入信号来控制气动驱动装置,从而实现阀门的调节控制,再根据不同的V形通口设计,实现近似百分比和线性等多种流量特性。密封结构设计独特因而既能用在真空状态下,也能在低压状态下使用。适用的介质为空气及弱腐蚀性气体,是酒业、生物工程、食品、制药、饮料、化工、化妆品等领域的常选阀门,并已广泛应用于新能源行业及半导体产业。



进口高真空球阀

GU系列高真空球阀是一种手动阀门。它具有高流导,连接形式多样等特点,是真空和压力能同时兼用的一种阀门。适用的介质为非腐蚀性气体。是乳品、酒业、生物工程、食品、制药、饮料、化工、化妆品等领域的常选阀门。

进口高真空球阀参数:

公称通径:DN10-DN100
公称压力:6×10^5~6.7×10^-4Pa
适用温度:-30℃~260℃
适用介质:真空介质
阀体材质:不锈钢
连接方式:法兰、活套、快装

进口高真空球阀结构:

①开关锁定设计:开关锁定在必须保持阀门现有的位置时防止意外被误操作的风险,球阀的平台和手柄带有锁孔,用挂锁将阀在关闭位或开启位锁定;
②高平台设计:采用ISO5211直接安装执行器的平台设计,无需连接支架和轴套,可直接安装驱动装置,便于实行智能化。

进口高真空球阀尺寸:



主要连接外形和尺寸

单位:mm

通径

10

16

25

32

40

50

63

80

100

L

94

104

114

140

165

175

195/186

220/203

280/220

H

70

77

90

95

107

114

104

148

182

进口高真空球阀

注:如需更高压力尺寸图纸,敬请来电来函咨询。
进口系列高真空球阀是一种手动阀门。它具有高流导,连接形式多样等特点,是真空和压力能同时兼用的一种阀门。

注:阀体材质:不锈钢

阀体材质:不锈钢(不锈钢(Stainless Steel)是不锈耐酸钢的简称,耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢;而将耐化学腐蚀介质(酸、碱、盐等化学浸蚀)腐蚀的钢种称为耐酸钢。同时他还分为:马氏体钢、铁素体钢、奥氏体钢、奥氏体-铁素体(双相)不锈钢及沉淀硬化不锈钢等。另外,可按成分分为:铬不锈钢、铬镍不锈钢和铬锰氮不锈钢等。还有用于压力容器用的专用不锈钢《GB24511_2009_承压设备用不锈钢钢板及钢带》。)

注:

1、客户如对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围;

e.试验、检验标准及其他要求。

2、本公司可根据客户特定要求配置各类驱动装置。
