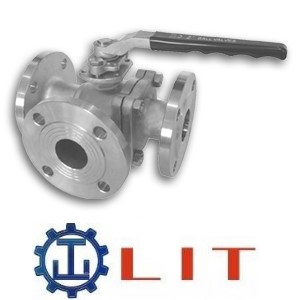

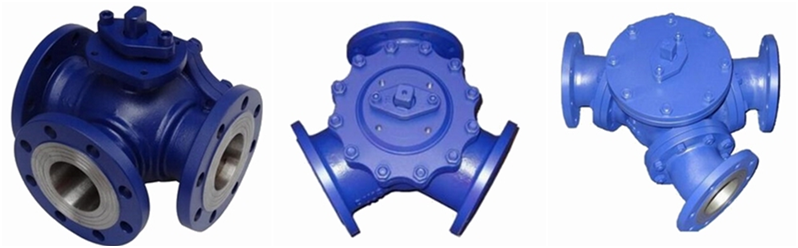

进口法兰三通球阀

进口法兰三通球阀是一种三通道的回转型球阀, 用于介质分流、合流及流向切换,任何一个管道都可以作为入口或出口。 气动三通球阀分有气动三通L型球阀和气动三通T型球阀两种,可以满足不同的经营工艺要求。 气动三通L型球阀是对三条管道中的两条管道进行切断,气动三通T型球阀实现把三条连通管道进行合流与分流。 三通球阀分为法兰式和内螺纹式,Y型三通,T型三通和L型三通,三通球阀是一种三通道的回转型球阀,可以根据需要,任何一个管道都可以作为入口或出口。L型阀是对三条管道中的两条管道进行切除,T型阀实现把三条连通管道进行合流与分流。

  • 型号:进口法兰三通球阀
  • 类别:进口手动球阀
  • 价格:0
  • 产地:GER
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 提供全套解决方案
  • 销售: 0755-29172950 (销售1部)
  • 厂址:深圳市南山区南头街道深南大道与前海路交汇处海岸卡夫诺西座2601室

详细介绍

分享到:

品牌:德国力特LIT

进口法兰三通球阀是一种三通道的回转型球阀, 用于介质分流、合流及流向切换,任何一个管道都可以作为入口或出口。

气动三通球阀分有气动三通L型球阀和气动三通T型球阀两种,可以满足不同的经营工艺要求。

气动三通L型球阀是对三条管道中的两条管道进行切断,气动三通T型球阀实现把三条连通管道进行合流与分流。

三通球阀分为法兰式和内螺纹式,Y型三通,T型三通和L型三通,三通球阀是一种三通道的回转型球阀,可以根据需要,任何一个管道都可以作为入口或出口。L型阀是对三条管道中的两条管道进行切除,T型阀实现把三条连通管道进行合流与分流。

进口法兰三通球阀参数:

公称通径:DN15-DN300
公称压力:1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa
适用温度:-30℃-425℃
适用介质:水、油、气、蒸汽、酸碱物
阀体材质:铸铁、碳钢、不锈钢
连接方式:法兰连接
传动方式:手动,蜗轮
设计标准: GB/ T12237—1989,DIN 3357/ 1,API 608
法兰标准: GB/ T9113.1,JB/ T 79,DIN 3202,JIS B2002,ASME B16.10
结构标准: GB/ T12221—1989,DlN 3202,JlS B2002,ASME 16.10
检验标准: GB/ T13927 DlN 3230/ 3,API 598 JIS B 2003

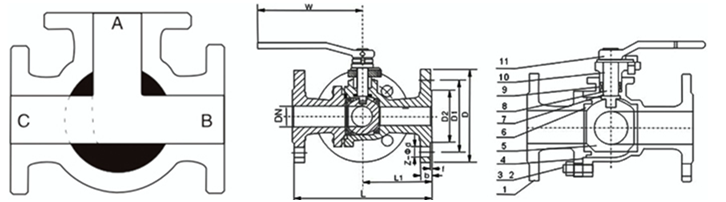

进口法兰三通球阀结构:


①结构紧凑、启闭迅速、流道畅通、流体阻力小。
②密封性能好:利用四面阀座材料聚四氟乙烯弹性变形实现无泄漏密封。
③一阀多用:任一通口可用作入口而无泄漏,三通既可制成L型通口,也可制成T型通口。
④维修方便:在系统卸压后,无需拆下整个阀体就可进行检查和维修。
⑤适用于供水、石化、冶金、矿山、轻纺、能源、造纸、食品、钢铁等管路系统中对介质流向进行切换以及对介质的分流或混合流体。

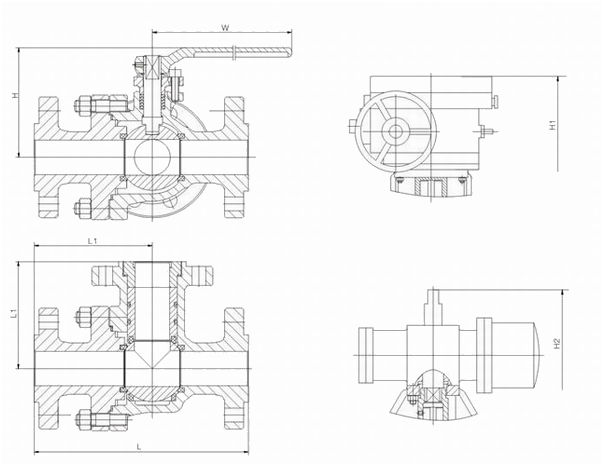

进口法兰三通球阀尺寸:





主要连接外形和尺寸

单位:mm

DN

15

20

25

32

40

50

65

80

100

125

150

200

L

150

160

180

200

220

240

260

280

320

380

440

550

H

204/235

240/252

257/265

277/312

292/317

325/347

357/389

36/400

410/498

470/538

556/591

648/687

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。

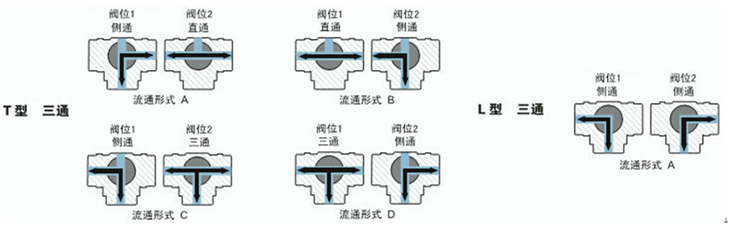

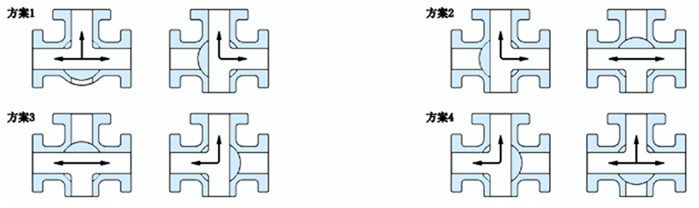

进口法兰三通球阀按结构方式分为L型、T型,其中T型有四4流向,L型有1种流向,能实现:换向、分流、合流、混流作用。配合气动执行器实现自动化控制。三通球阀阀座密封件有PTFE、PPL、合金,适于温度在180-380度范围工作。

进口三通球阀

进口三通球阀分为"L型气动内螺纹球阀"与"T型气动螺纹球阀",L型适用于介质的流向切换,能使相互垂直的两个通道联通,T型适用于介质的分流,合流或流向切换。双层阀杆填料符合德国泄露测试要求,在系统泄压后无需拆下整个阀体就能进行检查和维修。

进口三通球阀参数:

公称通径:DN10-DN65
公称压力:1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa
适用温度:-30℃-125℃
适用介质:水、油、气、蒸汽、酸碱物
阀体材质:不锈钢
连接方式:丝扣螺纹
传动方式:手动

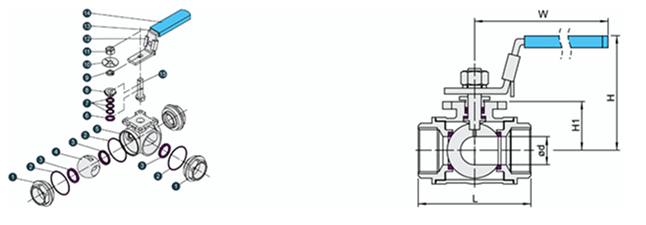

进口三通球阀结构:


①三通内螺纹球阀有两座和四座密封结构,阀芯孔道有L型和T型两种结构形式,采用控制阀芯旋转角度,改变阀芯孔道与管道口的连接状态,可实现对三条支管不同的组合控制。气动三通内螺纹球阀流通能力大,可控制气体、液体、蒸汽,更适用于控制高粘度,纤维颗粒状的流体。也适用于密封要求较严格的场合;
②两阀座密封三通球阀具有结构紧凑、外形美观、密封性能好,它能实现对管道中介质流向的切换。也能使相互垂直的两个通道连通或关闭;
③四阀座密封三通球阀具有造型美观、结构紧凑合理,它不仅可实现介质流向的切换,也可使三个通道相互连通,同时可关闭任意一个通道,使另外两个通道连通,灵活控制管路是介质的合流或分流;
④T型阀芯孔道可使三条正交的管道互相连通或切换,起分流或合流作用;L型孔道连接相互正交的两管道。使另一条孔道切断,起改变介质流向作用。

进口三通球阀尺寸:





主要连接外形和尺寸

单位:mm

通径

15

20

25

32

40

50

L

73

83

95

108

123

143

H

70

70

75

85

95

120

注:此外形尺寸为1.6Mpa压力球阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口三通球阀按结构方式分为L型、T型,其中T型有四4流向,L型有1种流向,能实现:换向、分流、合流、混流作用。配合气动执行器实现自动化控制。三通球阀阀座密封件有PTFE、PPL、合金,适于温度在180-380度范围工作。

注:阀体材质:铸铁、碳钢、不锈钢

阀体材质:铸钢(铸钢(cast steel)是铸造合金的一种,以铁、碳为主要元素,含碳量在0-2%之间。是在凝固过程中不经历共晶转变的用于生产铸件的铁基合金的总称。铸钢分为铸造碳钢、铸造低合金钢和铸造特种钢3类。铸钢的优点是有更大的设计灵活性、冶金制造最强的灵活性和可变性、提高整体结构强度和大范围的重量变化)

阀体材质:铸铁(铸铁(cast iron)主要由铁、碳和硅组成的合金的总称。在这些合金中,含碳量超过在共晶温度时能保留在奥氏体固溶体中的量。含碳量在2%以上的铁碳合金。工业用铸铁一般含碳量为2.5%~3.5%。碳在铸铁中多以石墨形态存在,有时也以渗碳体形态存在。除碳外,铸铁中还含有1%~3%的硅,以及锰、磷、硫等元素。合金铸铁还含有镍、铬、钼、铝、铜、硼、钒等元素。碳、硅是影响铸铁显微组织和性能的主要元素。铸铁还分为:灰口铸铁,白口铸铁,可锻铸铁,蠕墨铸铁,球磨铸铁,合金铸铁件。)

阀体材质:不锈钢(不锈钢(Stainless Steel)是不锈耐酸钢的简称,耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢;而将耐化学腐蚀介质(酸、碱、盐等化学浸蚀)腐蚀的钢种称为耐酸钢。同时他还分为:马氏体钢、铁素体钢、奥氏体钢、奥氏体-铁素体(双相)不锈钢及沉淀硬化不锈钢等。另外,可按成分分为:铬不锈钢、铬镍不

锈钢和铬锰氮不锈钢等。还有用于压力容器用的专用不锈钢《GB24511_2009_承压设备用不锈钢钢板及钢带》。)

注:

1、客户如对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围;

e.试验、检验标准及其他要求。

2、本公司可根据客户特定要求配置各类驱动装置。
