LIT-LWGY型防爆涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代防爆型流量计,广泛用于测量封闭管道中与不锈钢及刚玉、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。
LIT-LWGY型防爆涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代防爆型流量计,广泛用于测量封闭管道中与不锈钢及刚玉、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。

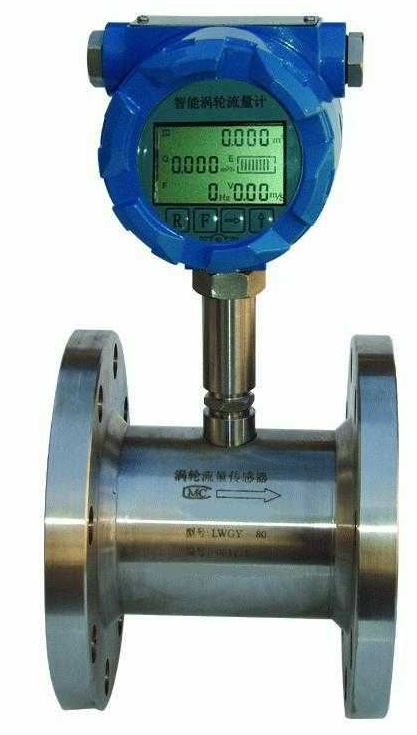

产品名称:进口防爆涡轮流量计
产品型号:LIT
出品单位: 德国力特LIT
LIT-LWGY型防爆涡轮流量计是吸取了国内外流量仪表先进技术经过优化设计,具有结构简单、轻巧、精度高、复现性好、反应灵敏,安装维护使用方便等特点的新一代防爆型流量计,广泛用于测量封闭管道中与不锈钢及刚玉、硬质合金不起腐蚀作用,且无纤维、颗粒等杂质,工作温度下运动粘度小于5×10-6m2/s的液体,对于运动粘度大于5×10-6m2/s的液体,可对流量计进行实液标定后使用。若与具有特殊功能的显示仪表配套,还可以进行定量控制、超量报警等,是流量计量和节能的理想仪表。
应用范围:
LIT -LWGY型防爆涡轮流量计适用于测量低粘度的介质,如水、柴油、汽油等。与相应的流量积算仪表配套可用于测量液体的流量和总量。广泛用于石油、冶金、科研等领域的计量、控制系统。
测量原理:
LIT -LWGY型防爆涡轮流量计的转速通过装在机壳外的传感线圈来检测.当涡轮流量计叶片切割由壳体内永久磁钢产生的磁力线时,就会引起传感线圈中的磁通变化.传感线圈将检测到的磁通周期变化信号送入前置放大器,对信号进行放大、整形,产生与流速成正比的脉冲信号,送入单位换算与流量积算电路得到并显示累积流量值;同时亦将脉冲信号送入频率电流转换电路,将脉冲信号转换成模拟电流量,进而指示瞬时流量值。
进口防爆涡轮流量计的主要特点:
1、高精确度,±1%、±0.5%、±0.2%。
2、 重复性好,短期重复性可达0.05%~0.2%,在贸易结算中是优先选用的流量计。
3、输出脉冲频率信号,适用于总量计量与计算机连接,无零点飘移,抗干扰能力强。
4、可获得很好的频率信号(3-4kHz),信号分辨率强。
5、结构紧凑轻巧,安装维护方便,流通能力大。
6、适用于高压测量,仪表表体上无须开孔,易制成高压型仪表。
进口防爆涡轮流量计技术参数:
仪表口径:螺纹连接:4、6、10、15、20、25、32、40;
法兰连接:(15、20、25、32、40)50、65、80、100、125、150、200;
插入式:200以上;
量程比:1:10; 1:15; 1:20;
仪表材质:304不锈钢、316(L)不锈钢等;
介质温度:-20℃~+120℃;
环境温度:-10℃~+55℃;
相对湿度:5%~9%;
大气压力:86~106Kpa;
输出信号:传感器:脉冲频率信号,低电平≤0.8V 高电平≥8V;
变送器:两线制4-20mA电流信号或1-5V电压信号;
供电电源:传感器:+12VDC、+24VDC 变送器:+24VDC 现场显示型:仪表自带锂电池;
防爆形式:基本型非防爆、防爆型;
防护等级:IP65、IP67。
使用进口涡轮流量计时必须注意一下几点:
(1) 要求被测介质洁净,黏度低,腐蚀性小,不含杂质,以减少对轴承的磨损。如果被测液体气话或者含有气体时,要在流量计前装消气器。为避免流体中杂质进入变送器损坏重酬,以及为了防止涡轮被卡住,必要时加装过滤器。
(2) 流量计的安装应避免振动,避免磁场及热辐射。
(3) 介质的密度和黏度的变化对流量示值有影响,必要时应做修正。
测量范围与压力等级:
仪表通径 |
标准范围 |
扩展范围 |
安装方式 |
常规耐压 |
特制耐压等级 |
LITDN 4 |
0.04~0.25 |
0.04~0.4 |
螺纹(法兰) |
6.3 |
12、16、25 |
LIT DN 6 |
0.1~0.6 |
0.06~0.6 |
螺纹(法兰) |
6.3 |
12、16、25 |
LIT DN 10 |
0.2~1.2 |
0.15~1.5 |
螺纹(法兰) |
6.3 |
12、16、25 |
LIT DN 15 |
0.6~6 |
0.4~8 |
螺纹(法兰) |
6.3、2.5(法兰) |
4.0、6.3、12、16、25 |
LIT DN 20 |
0.8~8 |
0.45~9 |
螺纹(法兰) |
6.3、2.5(法兰) |
4.0、6.3、12、16、25 |
LIT DN 25 |
1~10 |
0.5~10 |
螺纹(法兰) |
6.3、2.5(法兰) |
4.0、6.3、12、16、25 |
LIT DN 32 |
1.5~15 |
0.8~15 |
法兰(螺纹) |
6.3、2.5(法兰) |
4.0、6.3、12、16、25 |
LIT DN 40 |
2~20 |
1~20 |
法兰(螺纹) |
6.3、2.5(法兰) |
4.0、6.3、12、16、25 |
LIT DN 50 |
4~40 |
2~40 |
法兰(螺纹) |
2.5 |
4.0、6.3、12、16、25 |
LIT DN 65 |
7~70 |
4~70 |
法兰 |
2.5 |
4.0、6.3、12、16、25 |
LIT DN 80 |
10~100 |
5~100 |
法兰 |
2.5 |
4.0、6.3、12、16、25 |
DN 100 |
20~200 |
10~200 |
法兰 |
1.6 |
4.0、6.3、12、16、25 |
DN 125 |
25~250 |
13~250 |
法兰 |
1.6 |
2.5、4.0、6.3、12、16 |
DN 150 |
30~300 |
15~300 |
法兰 |
1.6 |
2.5、4.0、6.3、12、16 |
DN 200 |
80~800 |
40~800 |
法兰 |
1.6 |
2.5、4.0、6.3、12、16 |
LIT -LWGY防爆涡轮流量计选型型谱:
型号 |
规格代号 |
说明 |
LIT -LW |
涡轮流量计仪表 |
|
|
G |
传感器 |
|
Q |
气体 |
|
Y |
液体 |
公称通径 |
-2 |
2mm(管螺纹G3/8”) |
-4 |
4mm(管螺纹G1/2”) |
|
-6 |
6mm(管螺纹G1/2”) |
|
-10 |
10mm(管螺纹G1/2”) |
|
-15 |
15mm(管螺纹G1”) |
|
-25 |
25 mm(管螺纹G11/4”) |
|
-40 |
40mm(法兰型) |
|
-50 |
50mm(法兰型) |
|
-80 |
80mm(法兰型) |
|
-100 |
100mm(法兰型) |
|
-150 |
150mm(法兰型) |
|
-200 |
200mm(法兰型*或者插入式) |
|
-250 |
250mm(法兰型*或者插入式) |
|
-300 |
300mm(法兰型*或者插入式) |
|
型式代号 |
A |
精度1% |
B |
精度0.5% |
|
C |
精度0.2%* |
|
输出信号 |
M |
一体化液晶显示并带4~20mA电流输出 |
J |
配套流量积算仪分体显示 |
|
S |
配套流量积算仪分体显示并输出4~20mA |
|
I |
4~20mA电流输出 |
|
T |
一体化液晶显示 |
|
P |
脉冲输出 |
|
公称压力 |
C1 |
PN1.6MPa |
C2 |
PN2.5MPa |
|
C3 |
PN4.0MPa |
|
C4 |
PN6.3MPa |
|
C5 |
PN16MPa |
|
C6 |
PN25MPa |
|
C7 |
PN40MPa |
|
防爆要求 |
/NE |
不防爆 |
/EX |
防爆等级dⅡBT4 |
|
温度范围 |
/NE |
常温 |
/HE |
120≥高温≥150℃ |
|
其他要求 |
/□ |
在订货时注明 |
订货选型须知:
1、用户在选型时,应根据管道公称压力、介质***高压力、介质温度、介质组分情况、流量范围及信号输出要求合理选择流量计的型号规格。
2、为了使流量计的使用性能***佳,流量计的使用流量范围应在(20%~80%)范围内比较合适。
