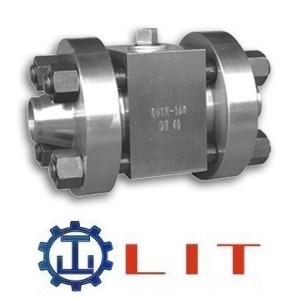

进口高压焊接球阀采用锻造部件，下装式阀杆，倒密封结构，采用镶嵌式阀座，阀座背后设置O型圈，确保介质不外漏。如果压力达到16MPa以上，密封面采用尼龙1010，有滑性和抗弯曲强的特点，它的磨擦系数通常为巴氏合金的1/3，是一种自然滑性材料，抗弯曲强度和冲击强度及较高的延性，与金属不相上下。用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯、化工、石油、天然气等各行业得到广泛的应用。
进口高压焊接球阀采用锻造部件，下装式阀杆，倒密封结构，采用镶嵌式阀座，阀座背后设置O型圈，确保介质不外漏。如果压力达到16MPa以上，密封面采用尼龙1010，有滑性和抗弯曲强的特点，它的磨擦系数通常为巴氏合金的1/3，是一种自然滑性材料，抗弯曲强度和冲击强度及较高的延性，与金属不相上下。用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯、化工、石油、天然气等各行业得到广泛的应用。
品牌：德国力特LIT
进口高压焊接球阀采用锻造部件，下装式阀杆，倒密封结构，采用镶嵌式阀座，阀座背后设置O型圈，确保介质不外漏。如果压力达到16MPa以上，密封面采用尼龙1010，有滑性和抗弯曲强的特点，它的磨擦系数通常为巴氏合金的1/3，是一种自然滑性材料，抗弯曲强度和冲击强度及较高的延性，与金属不相上下。用于水、溶剂、酸和天然气等一般工作介质，而且还适用于工作条件恶劣的介质，如氧气、过氧化氢、甲烷和乙烯、化工、石油、天然气等各行业得到广泛的应用。
|
进口高压焊接球阀参数： |
公称通径：DN10-DN100
公称压力：16Mpa,32Mpa
适用温度：20～120℃～250℃
适用介质：水、油、蒸汽，气及某些腐蚀性液体（W O G）
阀体材质：碳钢,不锈钢
连接方式：焊接
焊接类型：对焊（BW）、承接焊（SW）
传动方式：手动
规格:1/4-4"
设计标准：GB12237、API 6D
连接标准：JB/T79、GB9112-9131 ANSI B 16.25
检测标准：API598 E101
进口高压焊接球阀设计标准--
设计和制造标准按照: ASME B16.34,API6D等；
结构长度按照: ASME B16.10；
检验和测试按照: API598；
防火设计按照：API607；
|

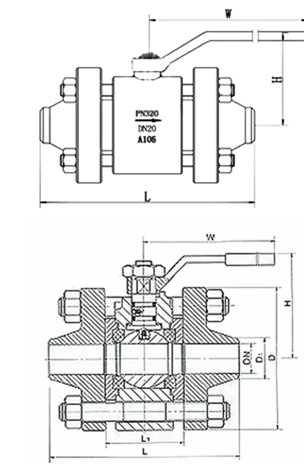

进口高压焊接球阀结构： |
|
进口高压焊接球阀尺寸： |
|
主要连接外形和尺寸 |
单位：mm |
|||||||||
|
通径 |
10 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
|
L |
150 |
170 |
191 |
205 |
230 |
260 |
330 |
360 |
380 |
430 |
|
H |
58 |
62 |
75 |
80 |
96 |
111 |
128 |
180 |
200 |
245 |
|
W |
220 |
220 |
250 |
250 |
300 |
400 |
400 |
500 |
600 |
800 |
注：此外形尺寸为1.6Mpa压力球阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口高压焊接球阀主要用于石油，天然气的长距离管线输送和城市煤气管道系统；适用于Class 150～600Lb，工作温度<150℃的长输管线和一般工业管线，其安全、耐恶劣环境性等的设计均已进行特殊考虑，适用于水、油品、蒸汽等介质。
进口法兰高压球阀
进口法兰高压球阀将阀体在两阀座部位沿与阀门通道轴线相垂直的截面分为三部分，整台阀门沿阀杆中心轴左右对称，它在管道上主要用于切断、分配和改变介质流动方向。它的大枢轴结构保证在高压下准确的球体中心位置，保证了阀门良好的操作性能；标准阀座采用弹簧结构，将阀座推向球体，保证了良好的进出口双向密封性能；利用自带的排放阀，阀体中腔可向外排放；枢轴采用防吹出保护结构，有效地防止泄漏；低磨擦系数的轴承，使得扭矩减少到最小，便于阀门启闭；阀杆与阀体有效的接触，使防静电接地装置性能优越等。进口法兰高压球阀是用带有圆形通道的球体作启闭件，球体随阀杆转动实现启闭动作的阀门，既正向旋转1/4圈（90°）时，阀关断。反向旋转1/4圈（90°）时，阀开启。。进口阀门高压球阀球阀的启闭件是一个有孔的球体，绕垂直于通道的轴线旋转，从而达到启闭通道的目的。进口球阀主要供开启和关闭管道和设备
德国力特进口法兰高压球阀驱动方式可选用手动、蜗轮、气动、电动，连接方式可选用法兰、焊接，结构形式可选用三通式，密封结构可选用软密封、硬密封，压力范围PN1.0-32.0Mpa，公称通径为DN10-200mm，材质可选用锻钢、锻不锈钢。由于阀门的使用范围非常的广泛，同一种阀门在不同的场合与工况有不同的搭配。
|
进口法兰高压球阀参数： |
公称通径：DN10-DN200
公称压力：16Mpa,32Mpa
适用温度：-20～350℃
适用介质：水、油品、氦、氢、氨等
阀体材质：碳钢,不锈钢
连接方式：法兰连接，焊接连接
传动方式：手动、蜗轮、气动、电动
设计标准：GB12237、API 6D
连接标准：JB/T79、GB9112-9131 ANSI B 16.25
检测标准：API598 E101
|

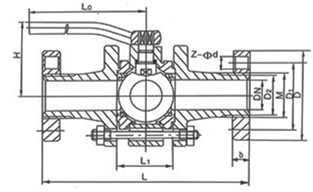

进口法兰高压球阀结构： |
①防火安全结构:当耳轴球阀正常使用,其加盖阀座和球面法、阀座固定器O形环和盖章的身体,这是软密封,密封可靠当阀座和O形环受伤,阀座固定器和身体会加盖膨胀石墨这样的行为防火安全的目的；
②防静电设备:为了防止间的磨擦球,杆和聚四氟乙烯产生静电可能点燃易燃物品,导致事故,在这个球阀,静态传导弹簧之间阀杆和球,阀杆和身体因此静电是地面和系统安全进行担保；
③自由泄漏的身体密封结构:畅顺,阀门的开关位置阀体和阀帽的双加盖垫片和O形环,在此基础上,这样的原因似火、高温、减震和凹凸不平的开放或关闭扭矩都不会引起外泄漏；
④操作低扭矩:自我润滑轴承安装在摩擦的干细胞,导致耐磨、灵活的运作和低扭矩；
⑤双重阻塞渗出:当球全开或关闭位置,发射机物质身体可以腔中心公布排水、排空装置此外,很中心压力阀门腔内能被释放到低压结束了自己的救援的座位；
⑥紧急密封复合注塑孔设计和复合注塑阀门安装在位于阀杆/戴帽子和身体方面的支持阀门当密封阀杆或座位受损的诱发泄漏,这种化合物可以用来做第二次密封隐蔽的止回阀安装在旁都有复合注塑阀门,防止由于外流化合物的作用的物质,发射机复合的顶端的喷油阀的复合快速的连接连接器注射枪；
⑦扩展阀杆:地下安装阀门,阀杆可以延长、为方便操作相应的复合喷油嘴、排水阀可以延长到最高的阀门；
⑧自动体腔,救援:当身体压力上升不正常的,如不稳定因素、耳轴球阀下游阀座上将被正常压力,同时不正常的自动释放压力,并不损坏密封的上游的座位。
|
进口法兰高压球阀尺寸： |
|
主要连接外形和尺寸 |
单位：mm |
|||||||||||
|
通径 |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
200 |
|
L |
210 |
230 |
260 |
300 |
350 |
400 |
490 |
580 |
620 |
750 |
800 |
850 |
|
H |
77 |
85 |
100 |
120 |
150 |
165 |
180 |
200 |
245 |
270 |
300 |
400 |
注：此外形尺寸为1.6Mpa压力球阀，如需更高压力尺寸图纸，敬请来电来函咨询。
进口法兰高压球阀其独有的设计特性，是PN10.0～32.0MPa之间性价比很高的高压球阀种类，广泛适用于化工、炼油、油气、天然气、钢铁等介质的管路。超过10.0Mpa的球阀不建议使用PTFE密封材质，而是选用尼龙材质密封，但需要注意尼龙密封最高工作温度只有50℃。
德国力特LIT进口高压球阀是中石化炼化工程（集团）股份有限公司，河南能源化工集团有限责任公司的供应商之一
注：
1、客户如对产品有特殊要求，须在订货合同中提供以下说明：
a．结构长度；
b．连接形式；
c．公称直径；
d．产品使用介质及温度、压力范围；
e．试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
深圳前港国际贸易有限公司提醒您：如果您对进口阀门的说明有不明白的地方， 请联系我公司相关部门，我们将竭诚为您服务！
