进口V型球阀

进口V型球阀是一种球芯带有V形缺口的旋转式切断阀,对管道内介质进行调节或切断,具有精确的截流物性和控制功能,适用于各种控制场合,结构紧凑,体积小,可紧卧安装等优点。适用于气体、液体、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。

  • 型号:进口V型球阀
  • 类别:进口手动球阀
  • 价格:0
  • 产地:GER
  • 质量可靠、性能优越
  • 价格合理、售后保证
  • 交货快捷、全国配送
  • 提供全套解决方案
  • 销售: 0755-29172950 (销售1部)
  • 厂址:深圳市南山区南头街道深南大道与前海路交汇处海岸卡夫诺西座2601室

详细介绍

分享到:

品牌:德国力特LIT

进口V型球阀是一种球芯带有V形缺口的旋转式切断阀对管道内介质进行调节或切断,具有精确的截流物性和控制功能,适用于各种控制场合,结构紧凑,体积小,可紧卧安装等优点。适用于气体、液体、固态颗粒状介质的控制。由于阀芯和阀座之间是无间隙回转,所以具有很大的剪切力及自洁性能,尤其适用于含有纤维性或有微小固体颗粒的悬浊液及固态颗粒状的控制。因此本产品可广泛用于石油、化工、造纸、化纤、电力、冶金、制药、环保等工业部门的自控系统。

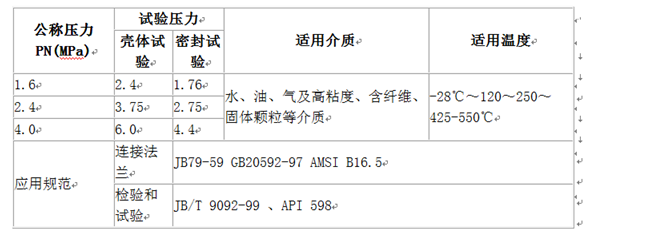

进口V型球阀性能规范:





进口V型球阀参数:

公称通径:DN25-DN500
公称压力:1.6Mpa,2.5Mpa,4.0Mpa,6.4Mpa
适用温度:-40℃~500℃
适用介质:水、油、气、蒸汽、酸碱物
连接方式:对夹法兰,法兰连接

回转角度:90°
基本误差:≤1.5%
回差:≤1.5%
死区:≤0.5%

进口V型球阀结构:

①阀体整体式结构:对夹式和法兰式V型球阀阀体都是整体侧装式结构,结构刚性强,不容易引起变形和外泄;
②上下自润滑轴承:阀体内装有上下自润滑轴承,与阀杆接触面积大,承载能力高,磨擦系数小,使阀门的扭矩减少;
③阀座可根据介质和工况的需要,选金属硬密封或PTFE软密封:金属硬密封阀座密封表面堆焊硬质合金,球面镀硬铬或喷焊、离子氮化等硬化处理,使密封面使用寿命增强,耐温提高;软密封PTFE阀座或增强PTFE阀座密封性好耐腐蚀,适应范围广;
④经济实用性:阀体重量轻,阀杆扭矩小,配用气动或电动执行器相应规格小,与其它类型的调节阀相比,性价比高;
⑤介质适应范围广:由于V型开口与阀座之间的剪切作用力,及阀内腔流道的光滑圆整,使介质不易积存于内腔,所以它除适合液体介质外,更适合于带纤维及固体颗料介质的系统控制;
⑥小流量精确控制:通过对小口径阀芯特殊V型开口的加工,可实现小Cv值精确控制。

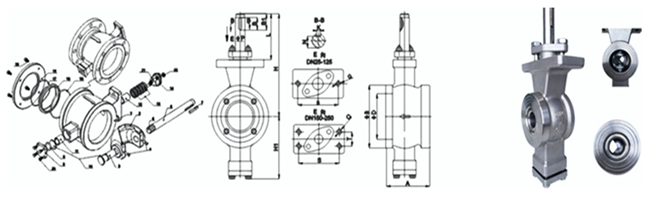

进口V型球阀尺寸:





主要连接外形和尺寸

单位:mm



注:如需尺寸图纸,敬请来电来函咨询。
进口V型球阀是球阀的一种,它的关闭件是半球体上开有V字型开口,V型开口具有锋利的刃口,在球体回转过程中,关闭件之间有擦拭作用,对介质具有强有力的切断力,球体的V型开口与阀座流道形成一个扇形区域,在回转过程中可改变流道截面积,形成对介质的精确调节,它是一种角回转的调节阀,其密封性能与普通球阀相同,使它同时具备调节和开关两种功能,与气动或电动执行器配套,广泛使用于工业过程自控系统中。

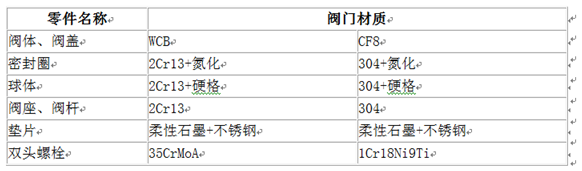

进口V型球阀零件材质表



进口V型球阀

注:阀体材质分为,铸钢,不锈钢

阀体材质:铸钢(铸钢(cast steel)是铸造合金的一种,以铁、碳为主要元素,含碳量在0-2%之间。是在凝固过程中不经历共晶转变的用于生产铸件的铁基合金的总称。铸钢分为铸造碳钢、铸造低合金钢和铸造特种钢3类。铸钢的优点是有更大的设计灵活性、冶金制造最强的灵活性和可变性、提高整体结构强度和大范围的重量变化

阀体材质:不锈钢(不锈钢(Stainless Steel)是不锈耐酸钢的简称,耐空气、蒸汽、水等弱腐蚀介质或具有不锈性的钢种称为不锈钢;而将耐化学腐蚀介质(酸、碱、盐等化学浸蚀)腐蚀的钢种称为耐酸钢。同时他还分为:马氏体钢铁素体钢奥氏体钢、奥氏体-铁素体(双相)不锈钢及沉淀硬化不锈钢等。另外,可按成分分为:铬不锈钢、铬镍不锈钢和铬锰氮不锈钢等。还有用于压力容器用的专用不锈钢《GB24511_2009_承压设备用不锈钢钢板及钢带》。

深圳前港国际贸易有限公司是德国力特LIT在中国的一级代理商,德国力特LIT进口V型球阀部分使用单位有:中国石油化工股份有限公司,中国石油天然气股份有限公司,中国建筑股份有限公司等。

注:

1、客户如对产品有特殊要求,须在订货合同中提供以下说明:

a.结构长度;

b.连接形式;

c.公称直径;

d.产品使用介质及温度、压力范围;

e.试验、检验标准及其他要求。

2、本公司可根据客户特定要求配置各类驱动装置。
