进口高温对接焊电站截止阀适用于公称压力PN200~PN320及P54/100V-P57/170V,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路中,切断或接通管路介质。 高温高压截止阀有直通式和直流式,采用自密封阀盖,整体嵌入式结构设计,阀体,阀盖均采用整体锻造材料更加坚固,阀头与阀杆分体式结构,阀头采用不旋转球头,关闭时阀头和阀座以免接触方式挤压密封,阀门全开后有优良的背密封,耐冲刷,汽蚀。
进口高温对接焊电站截止阀适用于公称压力PN200~PN320及P54/100V-P57/170V,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路中,切断或接通管路介质。 高温高压截止阀有直通式和直流式,采用自密封阀盖,整体嵌入式结构设计,阀体,阀盖均采用整体锻造材料更加坚固,阀头与阀杆分体式结构,阀头采用不旋转球头,关闭时阀头和阀座以免接触方式挤压密封,阀门全开后有优良的背密封,耐冲刷,汽蚀。

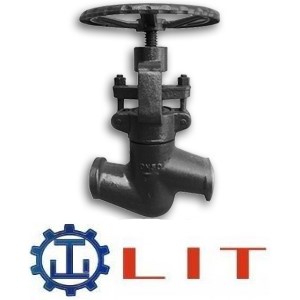

品牌:德国力特LIT
进口高温对接焊电站截止阀适用于公称压力PN200~PN320及P54/100V-P57/170V,工作温度≤540℃(其中P57/170V工作温度为570℃)的石油、化工、水力、火力电站各种系统的管路中,切断或接通管路介质。
高温高压截止阀有直通式和直流式,采用自密封阀盖,整体嵌入式结构设计,阀体,阀盖均采用整体锻造材料更加坚固,阀头与阀杆分体式结构,阀头采用不旋转球头,关闭时阀头和阀座以免接触方式挤压密封,阀门全开后有优良的背密封,耐冲刷,汽蚀。
进口电站高温高压焊接截止阀参数: |
公称通径:DN10-DN250
公称压力:20Mpa-32Mpa(Class1500-3500LB)
适用温度:-30℃~570℃
适用介质:水、油品、蒸汽等
阀体材质:碳钢,不锈钢,铬钼钒钢
连接方式:焊接连接
设计标准:ASME B16.34;E101;GB/T 12235
结构标准:GB/T 12221-2005
连接标准:GB/T 9113
压力温度:GB/T 12224-2005
检验标准:GB/T 13927-2008
进口电站高温高压焊接截止阀特性: |
①阀门中腔采用压力自紧式密封结构,密封性能越好,支管两端为焊接结构,焊接坡口可按标准或用户要求配接;
②阀瓣、阀座的密封面采用司太立钴基硬质合金堆焊而成,耐磨、耐高温,抗擦伤性能好、使用寿命长;
③阀杆经调质和表面氮化处理,有良好的搞腐蚀性和抗擦伤性;
④阀盖填料函深度合理,填料加缓蚀剂,密封可靠。

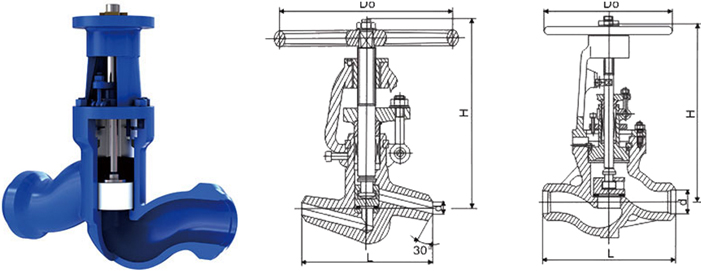

进口电站高温高压焊接截止阀尺寸: |
主要连接外形和尺寸 |
单位:mm |
DN |
15 |
20 |
25 |
32 |
40 |
50 |
65 |
80 |
100 |
125 |
150 |
175 |
200 |
250 |
L |
150 |
150 |
170 |
180 |
230 |
250 |
330 |
368 |
457 |
533 |
610 |
750 |
762 |
914 |
注:此外形尺寸为1.6Mpa压力截止阀,如需更高压力尺寸图纸,敬请来电来函咨询。
进口焊接截止阀与管路连接采用焊接式结构,密封面不易磨损、擦伤、密封性能好、寿命长。结构紧凑、启闭性好、高度小、维修方便。适用于水、蒸油品管路上,具有耐高温、耐高压的特点。
注:
1、客户如对产品有特殊要求,须在订货合同中提供以下说明:
a.结构长度;
b.连接形式;
c.公称直径;
d.产品使用介质及温度、压力范围;
e.试验、检验标准及其他要求。
2、本公司可根据客户特定要求配置各类驱动装置。
